Компенсация температурных удлинений

Компенсация температурных удлинений

Компенсация температурных удлинений за счет естественных углов поворота

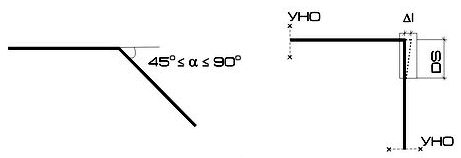

Компенсация температурных удлинений трубопроводов осуществляется за счет естественных изменений направления трассы с помощью углов поворота Г-образной, Z-образной и П-образной формы. Для самокомпенсации Г-образных участков трубопроводов тепловых сетей используются изменения направления трассы под углом от 45°до 90.°

рис. 2.2, рис. 2.3

В случае необходимости можно использовать естественною компенсацию под углом менее 45°.

При этом для избежания недопустимого роста напряжений возможно применение других вариантов компенсации.

Длина плеча компенсации DSм (рис.2.3) Г-образной формы компенсации определяется по формуле 2.4. или по монограмме 2.3.1

где Dн — наружный диаметр стальной трубы, м


Длина плеча компенсации DS,м,Z — образной формы определяется по формуле 2.5 или по монограмме 2.3.2.

где ΣΔI — суммарное удлинение участков трубопроводов Δl1 и Δl2 при Z-образной форме компенсации, м. Определяется по формуле 2.5.1

где Δl1 — температура удлинения трубопровода, засыпанного грунтом, длиной l1;
Δl2 — температура удлинения трубопровода, засыпанного грунтом, длиной l2;

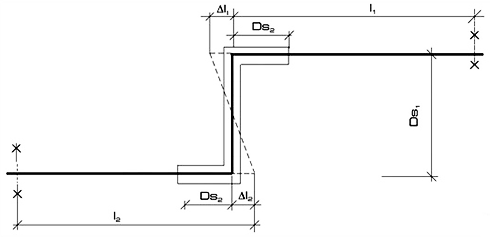

рис. 2.4



Длина плеча компенсации DS2, м, участков трубопроводов длиной (I1) и (I2) вычисляется по формуле 2.6.

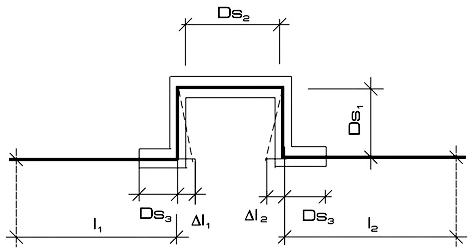

Длина плеча компенсацииDS1, м, (рис. 2.5), П — образной формы компенсации определяется по формуле 2.7 или по монограмме 2.3.3.

где ΣΔI — суммарное удлинение участков трубопроводов Δl1 и Δl2 при П-образной форме компенсации, м. Определяется по формуле 2.5.1


рис. 2.5


Длина плеча компенсации DS3, м, вычисляется по формуле 2.8.


Длина полочки DS2 равна двойной длине стандартного отвода.

В местах компенсации температурных удлинений трубопроводов, засыпанных грунтом за счет естественных углов поворота, применяются амортизирующие прокладки. В качестве амортизирующих прокладок используются маты теплозвукоизоляционные из вспененного полиэтилена. Толщина матов должна быть не менее двойной величины расчетного теплового удлинения. Амортизирующие прокладки должны устанавливаться на 2/3 длины плеча компенсации. Их высота должна превышать диаметр полиэтиленовой трубы-оболочки на менее чем на 100 мм.
При расчетном тепловом удлинении до 15 мм амортизирующие прокладки можно не устанавливать.

Выше был рассмотрен так называемый холодный метод компенсации, т.е. использование естественных углов поворота с обеспечением тепловых деформаций в грунте.

Существует еще один способ компенсации температурных удлинений — это предварительный нагрев трубопроводов тепловых сетей. Сущность этого метода заключается в нагреве трубопроводов в период строительства до средней температуры их эксплуатации, потом в нагретом состоянии производится обратная засыпка песком трубопроводов. Это позволяет снизить напряжение в трубопроводах, уменьшить их деформацию и принять более экономичное решение.

Практика использования метода проектирования и монтажа трубопроводов с предварительным нагревом показала, что этот способ производства работ требует точного соблюдения технологической карты монтажа, любые, незначительные отклонения от технологии приводят к нежелательным последствиям. Поэтому этот метод не получил широкого распространения на нашем предприятии.

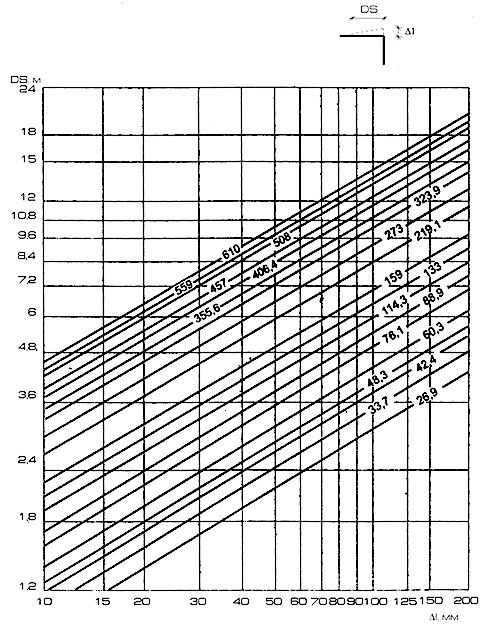

Г — образная форма компенсации
Длина плеча компенсации (DS) в зависимости от удлинения (ΔI)
Номограмма 2.1.1

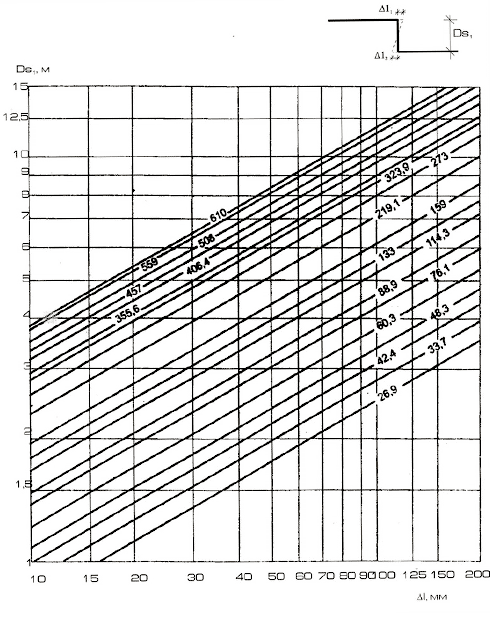

Z — образная форма компенсации
Длина плеча компенсации (DS1) в зависимости от удлинения (ΔI)
Номограмма 2.2.2

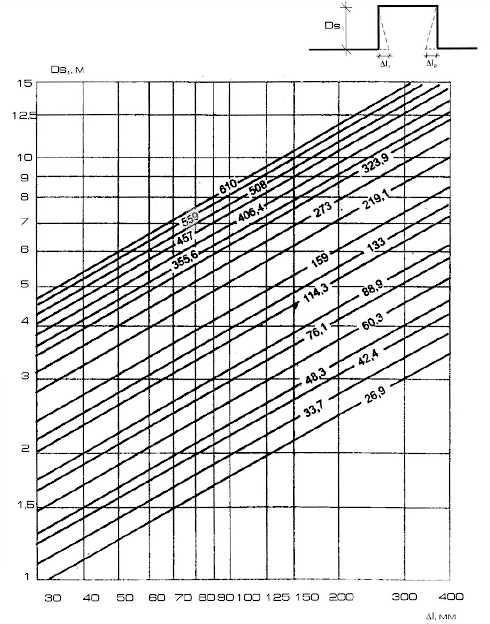

П — образная форма компенсации
Длина плеча компенсации (DS1) в зависимости от удлинения (ΔI)
Номограмма 2.3.3
