Разработка траншей и котлованов

Разработка траншей и котлованов

Ширину траншеи по дну при 2-трубной бесканальной прокладке тепловых сетей следует принимать согласно СНиП 3.05.03-85 п.2.2 для труб условным диаметром: до 250 мм — 2d1 + а + 0,6 м; до 500 мм — 2d1, + а + 0,8 м; до 1000 м — 2d1, + а + 1,0 м, (где d1 — наружный диаметр трубы — оболочки теплоизоляции труб; а — расстояние в свету между оболочками теплоизоляции труб, принимается в зависимости от диаметра трубы-оболочки), для d1 от 110 до 225 мм — 150 мм; от 250 до 800мм −250мм, более 900м-350мм.

При прокладке Пи-труб в канале следует руководствоваться прил. В СНиП 41-02-2003.

Размеры приямков под сверку и изоляцию стыков труб при бсканальной прокладке следует принимать: Ширина — 2d1 + а + 1,2 м; длина — 1,2 м; глубина — 0,7 м,

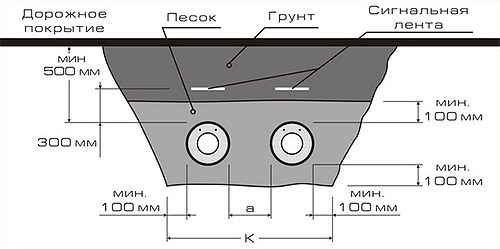

На дне траншеи следует устраивать песчаную подушку толщиной не менее 10см. Песок следует применять несвязный, среднекрупнозернистый с размером зерен до 4 мм, не содержащий крупных включений. На рисунке показано поперечное сечение теплотрассы.


При обратной засыпке Пи- труб обязательно устройство над верхом теплоизоляции защитного слоя из песка толщиной не менее 10см с подбивкой пазух между трубопроводами и основанием и послойным уплотнением, как между трубами, так и между трубами и стенками траншеи.



Дальнейшую засыпку разрешается производить местным грунтом. Применение уплотнительных механизмов разрешается только после заполнения слоя грунта на песчаную подушку не менее 200мм.

Особое внимание следует обращать на устройство песчаной подушки: она должна быть устроена из песка, а не из песчаного или, тем более, глинистого грунта. Крупные камни в подушке и засыпке могут тормозить температурные перемещения труб и вызвать ее порывы. Тоже может произойти и при заиливании труб глинистым грунтом, если не устроены песчаные подушка и подсыпка Причины этих повреждений легко устанавливаются при вскрытии траншеи.
