Монтаж термоусаживаемой муфты

Монтаж термоусаживаемой муфты

Перед выполнением работ по заделке стыка поверхность оболочки на расстоянии не менее длины применяемой термомуфты очищают от загрязнений и, при необходимости, сушат пламенем паяльной лампы или газовой горелки.

Внутренняя и наружная поверхности термомуфты должны быть чистыми и защищены упаковочной пленкой.

Оболочки смежных элементов ПИ-трубопровода на расстоянии 150 — 200 мм от стыка зачищают наждачной бумагой до видимой шероховатости и протирают смоченной ацетоном ветошью.

С помощью рулетки размечают расположение муфты симметрично относительно стыка и наносят маркером риски.

Клеевую ленту, из стандартного КЗС, прогревают, накладывают и закрепляют по периметру оболочки с напуском на риску 5 — 10 мм.

Не допускается попадание на поверхность клеевой ленты пыли, влаги, грязи.

С термомуфты снимают упаковочную пленку и надвигают на стык согласно разметке.
Для заливки компонентов ППУ сверху в термомуфте сверлят отверстие O 25 мм одно — по центру или два — на расстоянии 150 мм от края муфты (для муфт диаметром более 315 мм).

Усаживают муфту постепенно, прогревая ее края легким пламенем горелки круговыми движениями равномерно по окружности, по очереди переходя с одного края муфты на другой.

При усадке муфт диаметром более 315 мм подогрев ведут одновременно с двух сторон двумя газовыми горелками.

Муфты диаметром более 315 мм дополнительно прогревают в течение 15 минут, обеспечивая плотное без смятия и задиров прилегание краев муфты к оболочке. После охлаждения муфты, проводят ее повторный прогрев. Допускается после усадки выполнять стяжку краев муфт бандажными ремнями.

Качество усадки муфты контролируют визуально по следующим признакам:
— по краям муфты должен выступать слой клея;
— края муфты должны плотно прилегать к оболочке и принять ее форму.
На одном конце каждой термоленты подрезают углы, слегка прогревают и укладывают по очереди с двух сторон термомуфты симметрично по отношению к ее краям, прижимая, разглаживая и соединяя оба конца ленты внахлест таким образом, чтобы сторона ленты с обрезанными углами располагалась внизу.

Каждую ленту по очереди прогревают и усаживают легким (желтым) пламенем горелки от центра вниз по окружности с двух сторон и по ширине, а затем обкатывают резиновым валиком, разглаживая и удаляя складки, гофры, воздушные пузыри.

Если при заделке стыка не используют стандартный набор КЗС, то клеевую и термоусаживаемые ленты отмеряют рулеткой и режут с помощью ножа вручную.
Замковую пластину накладывают симметрично по центру стыка термоленты. Затем пластину прогревают и ровняют валиком или рукой, не допуская образования воздушных пузырей. Пластина должна плотно прилегать к термоленте по всей поверхности и по периметру.

Показатель качества установки термоленты — наличие равномерно выступившего слоя клея по всему периметру на наружных сторонах ленты.
Поверхность усаженной термоленты должна быть гладкой и блестящей, без воздушных пузырей, непрогретых мест и углублений.
После усадки термомуфта должна иметь бочкообразную форму.


Через 10 — 15 минут после усадки термоленты опрессовкой проверяют герметичность термомуфты.

Для опрессовки края термоленты обмазывают мыльным раствором, в отверстие термомуфты вставляют штуцер насоса, и создают давление не менее 0,5 атм. Давление выдерживают в течение двух минут, контролируя его по манометру, при падении давления, появлении пузырьков на мыльном растворе дефектные места повторно прогревают и вновь проводят испытания.

При удовлетворительном результате испытания выполняют операции по запениванию стыка.

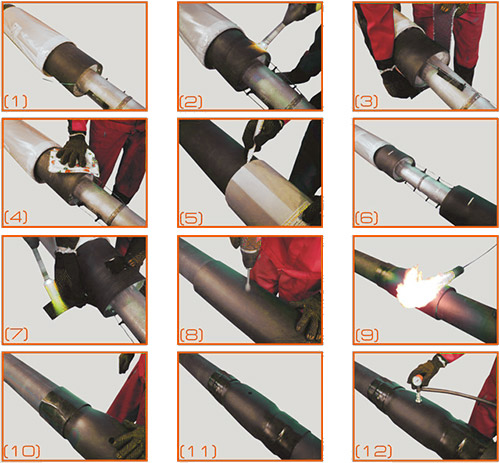

Порядок выполнения операций при монтаже муфт
