Монтаж оцинкованной муфты
Монтаж оцинкованной муфты
Перед выполнением работ по заделке стыка поверхность оцинкованной оболочки, на расстоянии не менее длины применяемой муфты, и саму ОЦ — муфту очищают от загрязнений влажной ветошью, сушат пламенем газовой горелки и обезжиривают ацетоном или растворителем на основе ацетона.
С помощью рулетки размечают расположение муфты симметрично относительно стыка.
Края клеевой ленты нагревают и устанавливают ее по разметке муфты. Если в месте установки клеевой ленты на оцинкованной оболочке имеются вмятины или высота спирального шва более 2,0 мм (толщины клеевой ленты), следует устанавливать дополнительный выравнивающий слой клеевой ленты.
ОЦ — муфту устанавливают с расчётом полного перекрытия стыка, заливочным отверстием вверх, нахлёст краёв ориентируют сверху вниз и фиксируют бандажными ремнями.
По краю разъема муфты прокладывают полосу клеевой ленты и производят предварительную затяжку ремней.
Места установки клеевой ленты прогревают мягким пламенем газовой горелки и постепенно производят окончательную затяжку бандажных ремней с помощью стяжных устройств.
Муфту скрепляют винтами — саморезами или заклепками O4 — 5 мм с шагом 50 — 70 мм по периметру и по разъему на расстоянии 10 — 15 мм от края.
Правильно установленная муфта должна плотно облегать оболочку ПИ — трубы и иметь равномерно выступивший слой клея по всему периметру наружной стороны муфты.

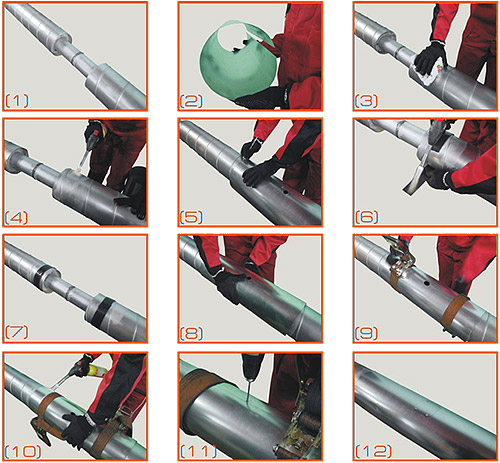

Порядок выполнения операций при монтаже муфт
