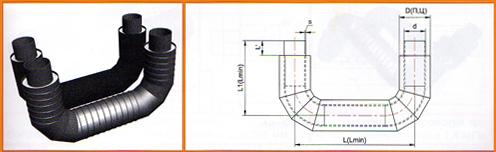

П-образный элемент стальной в полиэтиленовой и оцинкованной трубе-оболочке
П-образный элемент стальной в полиэтиленовой и оцинкованной трубе-оболочке
| ТРУБА СТАЛЬНАЯ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| dy, мм | d, мм | S, мм | ГОСТ на трубу стальную | Защитная труба-оболочка | L, мм | А, мм | Расчетная масса 1 метра изделия, кг | |||
| Dп.ц, мм | Sп, мм | S*ц, мм | П | Ц | ||||||
| 25 | 32 | 3.0 | 8731 8733 |
110 | 2.5 | 0.55 | 1000 | 2000 | 15.0 | 16.4 |
| 32 | 38 | 3.0 | 110 | 2.5 | 0.55 | 1000 | 2000 | 16.4 | 17.8 | |
| 40 | 45 | 3.0 | 125 | 2.5 | 0.55 | 1000 | 2000 | 18.4 | 19.8 | |
| 50 | 57 | 3.0 | 10704 | 125 | 2.5 | 0.55 | 1000 | 2000 | 22.2 | 24.2 |
| 65 | 76 | 3.0 | 140 | 3.0 | 0.55 | 1000 | 2000 | 28.2 | 31.0 | |
| 80 | 89 | 4.0 | 160 | 3.0 | 0.55 | 1000 | 2000 | 40.6 | 44.4 | |
| 100 | 108 | 4.0 | 180 | 3.0 | 0.55 | 1000 | 2000 | 52.0 | 54.4 | |
| 100 | 114 | 4.0 | 200 | 3.2 | 0.55 | 1000 | 2000 | 57.0 | 58.6 | |
| 125 | 133 | 4.0 | 225 | 3.5 | 0.55 | 1000 | 2000 | 64.0 | 65.8 | |
| 150 | 159 | 4.5 | 250 | 3.9 | 0.55 | 1000 | 2000 | 83.0 | 86.2 | |
| 200 | 219 | 6.0 | 315 | 4.9 | 0.55 | 1000 | 2000 | 141.4 | 142.4 | |
| 250 | 273 | 7.0 | 400 | 5.6 | 0.70 | 1000 | 2000 | 207.4 | 205.0 | |
| 300 | 325 | 7.0 | 450 | 5.6 | 0.70 | 1000 | 2000 | 241.0 | 240.4 | |
| 350 | 377 | 7.0 | 500 | 6.2 | 0.70 | 1200 | 2400 | 370.4 | 362.6 | |
| 400 | 426 | 7.0 | 560 | 7.0 | 0.70 | 1200 | 2400 | 408.0 | 398.4 | |
| 500 | 530 | 7.0 | 20295 | 710 | 8.9 | 0.70 | 1300 | 2600 | 627.8 | 589.0 |
| 600 | 630 | 8.0 | 800 | 10.0 | 1.00 | 1300 | 2600 | 768.6 | 710.4 | |
| 700 | 720 | 8.0 | 900 | 11.2 | 1.00 | 1400 | 3000 | 943.2 | 827.4 | |
| 800 | 820 | 9.0 | 1000 | 12.4 | 1.00 | 1500 | 3200 | 1174.2 | 1090.6 | |
| 900 | 920 | 10.0 | 1100 | 13.8 | 1.00 | 1600 | 3600 | 1358.0 | 1227.0 | |
| 1000 | 1020 | 11.0 | 1200 | 14.9 | 1.00 | 1700 | 3800 | 1610.8 | 1440.4 | |
1. Пример условного обозначения П-образного элемента трубопровода с кабелем вывода стального (стального оцинкованного) с наружным диаметром 219 мм,толщиной стенки патрубков 6 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) трубе-оболочке.
П-образный элемент Ст (Ц) 219-1-ППУ-ПЭ (ОЦ)
