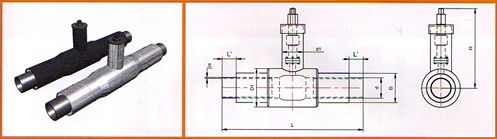

Кран шаровый стальной в полиэтиленовой и оцинкованной трубе-оболочке



Кран шаровый стальной в полиэтиленовой и оцинкованной трубе-оболочке







ТРУБА СТАЛЬНАЯ
d1, мм dy, мм d, мм S, мм ГОСТ на трубу сталь
-ную		 Защитная труба-оболочка L, мм Высота штока (H), мм

Управ
-ление кра
-ном

 Расчет
-ная масса 1 метра изде
-лия, кг
Dп.ц, мм Sп, мм S*ц, мм Hmin Hст Hmax Hоп П Ц
125 25 32 3.0 8731
8733		 110 2.5 0.55 1500 150 400 3300 1000 Т-образ
-ный ключ
с голов
-кой
32 мм		 8 9
125 32 38 3.0 110 2.5 0.55 160 404 2000 9 10
125 40 45 3.0 125 2.5 0.55 175 413 5000 11 12
125 50 57 3.0 10704 125 2.5 0.55 180 420 3500 13 14
125 65 76 3.0 140 3.0 0.55 235 424 3500 17 18
125 80 89 4.0 160 3.0 0.55 245 434 2800 22 23
140 100 114 4.0 200 3.2 0.55 275 453 4500 31 32
140 125 133 4.0 225 3.5 0.55 375 492 3000 41 42
160 150 159 4.5 250 3.9 0.55 410 513 2500 54 55
160 200 219 6.0 315 4.9 0.55 460 537 3000 Пере
-носной редук
-тор с голов
-кой 50/90		 93 93
180 250 273 7.0 400 5.6 0.70 2500 549 613 1800 181 179
180 300 325 7.0 450 6.2 0.70 3000 606 664 1100 272 270
250 350 377 7.0 500 7.0 0.70 727 727 1445 Стацио-нарный редук
-тор с пневмо-, электро-приводом		 328 321
250 400 426 7.0 560 8.9 0.70 789 789 4350 503 494
250 500 530 7.0 20295 710 10.0 0.70 905 905 4000 798 770
d1 - диаметр трубы-оболочки указан из расчета диаметра штока для кранов фирмы "Балломакс";
* - допускается изготовление оцинкованной трубы-оболочки с толщиной стенки от 0,35мм в зависимости от конкретных условий проектирования и технико-экономических обоснований;
Изделия с выводом кабеля СОДК дополнительно комплектуются кабелем NYM 3 x1,5 длиной 8м;
Управление краном при dy от 25 мм до 150 мм осуществляется Т-образным ключом с головкой 32 мм; при dy от 200 мм до 300 мм переносным редуктором с головкой 50/90; при dy от350 мм до 500 мм стационарным редуктором пневмо, электроприводом.

1. Пример условного обозначения Крана шарового стального (стального оцинкованного) с условным диаметром 200 мм, толщиной высотой крана Н=1 м с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) оболочке.

Кран шаровый Ст (Ц) 200-1-ППУ-ПЭ (ОЦ) Н=1

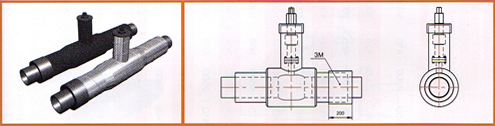

2. Пример условного обозначения Крана шарового стального (стального оцинкованного) с условным диаметром 200 мм, толщиной высотой крана Н=1 м с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) оболочке с металлической заглушкой изоляции длиной 200 мм с закольцовкой проводников СОДК.

Кран шаровый Ст (Ц) 200-1-ППУ-ПЭ (ОЦ)- 200 3М Н=1

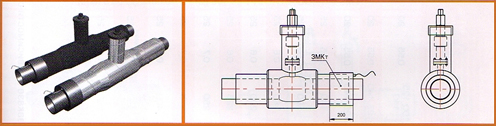

3. Пример условного обозначения Крана шарового стального (стального оцинкованного) с условным диаметром 200 мм, толщиной высотой крана Н=1 м с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) оболочке с металлической заглушкой изоляции длиной 200 мм с торцевым кабелем вывода проводников СОДК.

Кран шаровый Ст (Ц) 200-1-ППУ-ПЭ (ОЦ)- 200 3МКт Н=1
