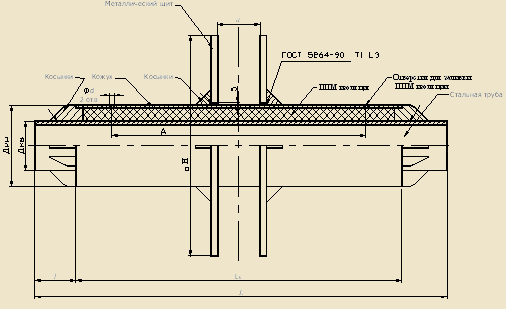

Неподвижная опора ППМИ

Обозначение, марка изделия	Основные размеры изделия, мм
Обозначение, марка изделия	Диаметр условный трубопровода, Ду	Диаметр наружный трубопровода, Дтр	Диаметр изоляции, Диз	Толщина изоляции, ?из	Расстояние между щитами, К	Размер щита, А	Максимальная осевая нагрузка, тн	Масса 1шт,кг
011.НО-2-25-43	25	33,5	121	43,75	300	360	5,0	36
011.НО-2-32-39	32	42,3	121	39,35			5,0	37
011.НО-2-40-36,5	40	48	121	36,5			5,0	37
011.НО-2-50-35,6	50	57	150	46,5			8,5	35
011.НО-2-65-37	65	76	150	37,0			11,5	45
011.НО-2-80-45,5	80	89	180	45,5			13,0	60
011.НО-2-100-36	100	108	180	36,0			18,5	64
011.НО-2-125-36	125	133	205	36,0	400		25,5	72
011.НО-2-150-49	150	159	257	49,0		420	28,0	100
011.НО-200-45	200	219	309	45,0		470	35,5	140
011.НО-2-250-43	250	273	359	43,0		550	46,0	209
011.НО-2-300-43,5	300	325	412	43,5		650	49,0	254
011.НО-2-350-42,5	350	377	462	42,5		700	114,0	310
011.НО-2-350-68,5	350	377	514	68,5		750	114,0	315
011.НО-2-400-44	400	426	514	44,0		750	100,0	315
011.НО-2-500-60	500	530	650	60,0		900	106,0	400
011.НО-2-500-70	500	530	670	70,0		900	106,0	400
011.НО-2-600-60	600	630	750	60,0		1000	150,0	540
011.НО-2-700-70	700	720	860	70,0		1100	150,0	640
011.НО-2-800-88	800	820	960	88,0		1300	165,0	845
